变电站综合监控系统详解

变电站综合监控系统详解

变电站综合监控系统是电网智能化的核心基础设施，它深度融合计算机、通信、自动控制及物联网技术，实现对变电站运行状态的全方位监测、智能分析与远程控制。该系统以“无人值守、智能运维”为目标，推动电网向高效、安全、绿色方向迈进。

一、系统架构与核心组成

综合监控系统采用分层分布式架构，通常分为以下三层：

1. 前端感知层

   • 传感器与采集单元：部署温湿度传感器、SF6气体检测仪、红外热像仪等设备，实时采集变电站内的环境参数、设备运行状态及人员活动信息。

   • 智能控制终端：集成继电器模块，实现风机、空调、照明等设备的联动控制。

   • 智能巡检机器人：搭载红外测温、视频监测等传感器，自主巡检设备状态，替代人工巡检。




2. 数据传输层

   • 传输介质：利用光纤、以太网或5G网络，确保前端与监控中心的数据实时交互。

   • 协议支持：采用TCP/IP、IEC 61850等标准协议，保障数据传输的稳定性和兼容性。




3. 后台管理层

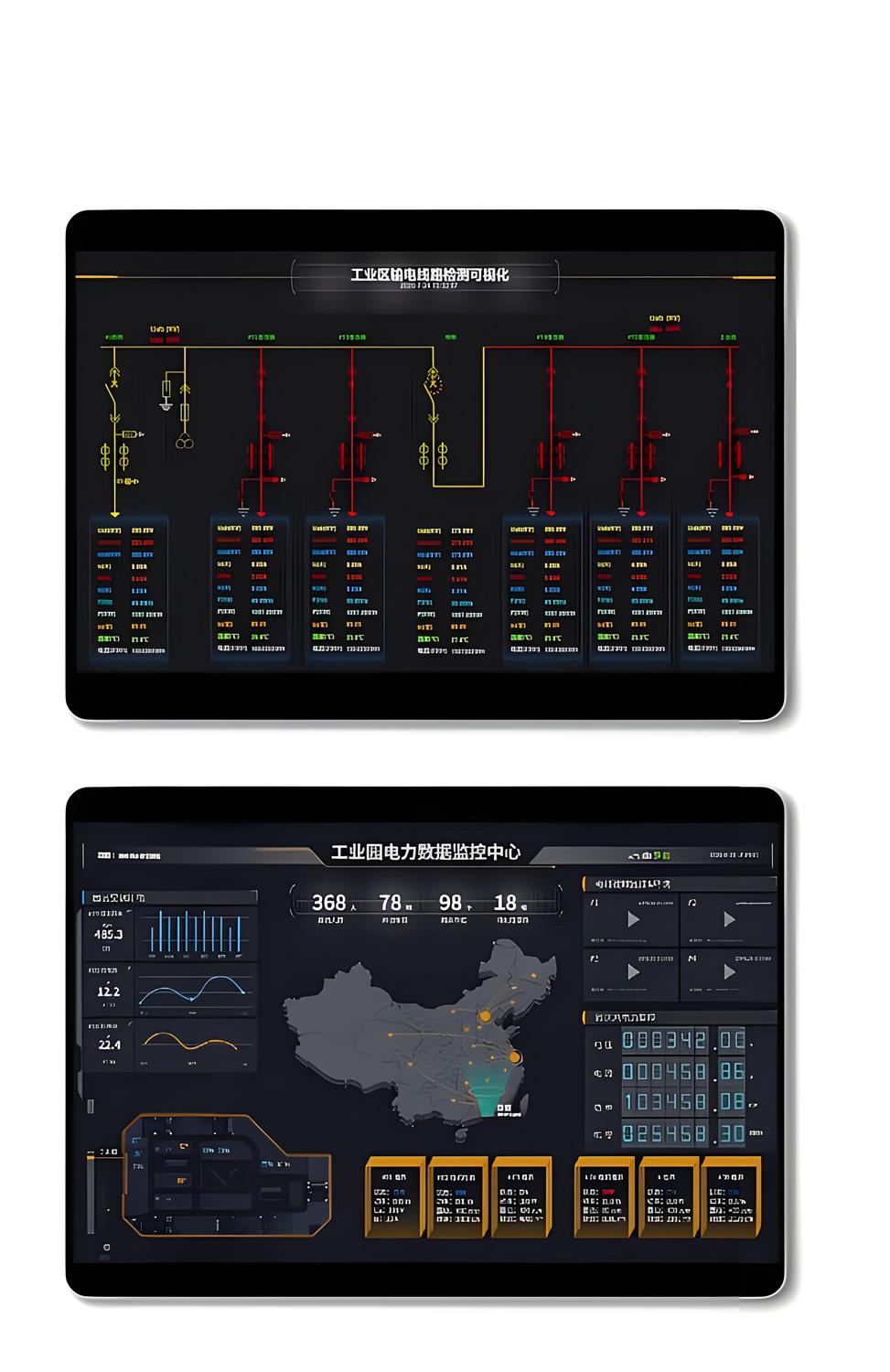

   • 综合监控平台：提供人机界面（HMI），直观展示变电站运行状态、报警信息及历史数据。

   • 决策支持系统：结合人工智能算法，对监测数据进行分析，实现故障预测与健康状态评估。




二、核心功能与技术优势

1. 数据采集与处理

   • 实时采集：自动采集电压、电流、功率等电参数，以及环境参数和设备状态信息。

   • 数据处理：对采集到的数据进行清洗、分析和存储，为故障分析和优化运行提供基础数据。




2. 监控与报警

   • 实时监控：动态监视设备状态，如变压器温度、母线电压等，确保运行在安全范围内。

   • 智能报警：当参数异常或设备故障时，系统立即发出报警，支持多种方式通知运维人员。




3. 控制操作

   • 远程控制：通过执行机构对设备进行远程控制，如开关合闸、分闸、调节等。

   • 自动化决策：结合预设逻辑和算法，实现设备的自动化控制和优化调节。




4. 记录与报表

   • 历史数据存储：长期保存运行数据，便于查询和分析。

   • 报表生成：自动生成日报、月报等，为运维管理和决策提供数据支持。




5. 综合监控

   • 系统集成：整合视频监控、环境监测、安全防范等子系统，实现对变电站运行状态的全方位监控。

   • 联动控制：当发生火灾、非法入侵等事件时，自动联动视频、照明、报警系统。




6. 技术优势

   • 提高供电可靠性：通过实时监控和故障预警，减少停电时间和次数。

   • 降低运维成本：自动化操作减少人工干预，降低人力成本。

   • 提升运行效率：远程控制加快响应速度，提高电力系统运行效率。

   • 优化资源配置：通过数据分析，优化资源配置，降低设备闲置率。




三、典型应用案例

以某220kV变电站智能化改造项目为例：

• 系统部署：配置JOYO-AF综合监控系统，集成视频监控、环境监测、安全防范等模块。

• 运行成效：

  • 环境监测：实时感知电缆沟水位、继电器室温度，联动水泵、风机调节环境。

  • 安全防范：通过电子围栏、红外对射实现周界入侵告警，并与视频联动录像。

  • 智能控制：根据温湿度阈值自动控制空调运行，降低设备故障率。

  • 综合监控：实现无人值守，运维效率提升40%，故障响应时间缩短至10分钟内。




四、技术发展趋势

未来，综合监控系统将向以下方向发展：

1. 智能化

   • AI集成：引入深度学习算法，提升故障预测精度与决策能力。

   • 数字孪生：构建变电站虚拟模型，实现实时仿真与状态预测。




2. 无人化

   • 机器人技术：利用巡检机器人、无人机等设备，实现全自动巡检和故障处理。




3. 数据化

   • 大数据分析：深度挖掘历史数据，优化设备运行策略，提高资源利用率。




4. 网络化

   • 万物互联：通过5G、NB-IoT等技术，实现设备全连接与数据全融合。

   • 边缘计算：在站端部署边缘节点，减少延迟，提升响应速度。




结语

变电站综合监控系统作为电网智能化的核心组成部分，其重要性日益凸显。通过实时监测、智能控制与数据分析，系统为电网稳定运行提供了坚实保障。随着技术的不断进步，未来综合监控系统将进一步向智能化、无人化、数据化、网络化方向演进，推动电力行业迈向高效、绿色、可靠的新阶段。
