变电站自动化监控系统详解

变电站自动化监控系统详解

变电站自动化监控系统是电网智能化的核心基础设施，它深度融合计算机、通信、自动控制及物联网技术，实现对变电站运行状态的全方位监测、智能分析与远程控制。该系统以“无人值守、智能运维”为目标，推动电网向高效、安全、绿色方向迈进。

一、系统架构与核心组成

自动化监控系统采用分层分布式架构，通常分为以下三层：

1. 间隔层（设备层）

   • 数据采集单元：部署多功能电表、继电器、保护控制柜等设备，实时采集电压、电流、功率等电参数，以及开关量、温度量等非电参数。

   • 执行机构：包括断路器、隔离开关等，根据控制指令执行操作。




2. 通信层

   • 传输介质：利用光纤、以太网或5G网络，确保间隔层与站控层的数据实时交互。

   • 通信管理机：负责数据分发、传输及原始数据存储。




3. 站控层

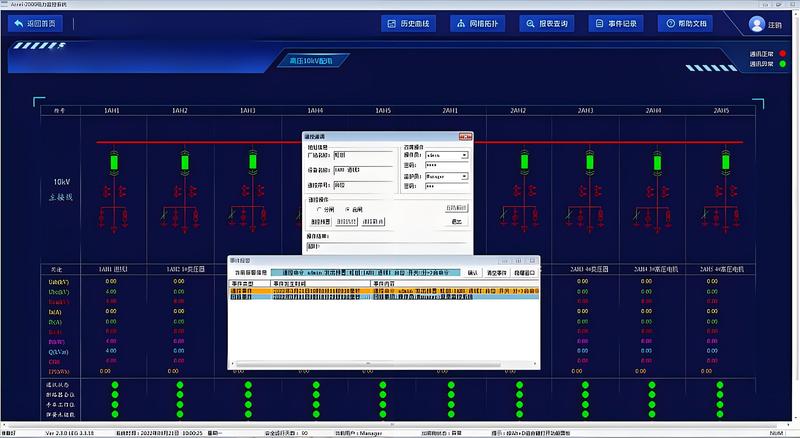

   • 监控主机：提供人机界面（HMI），直观展示变电站运行状态、报警信息及历史数据。

   • 决策支持系统：结合人工智能算法，对监测数据进行分析，实现故障预测与健康状态评估。




二、核心功能与技术优势

1. 数据采集与处理

   • 实时采集：自动采集变电站内各类设备的运行数据，包括模拟量、开关量、脉冲量等。

   • 数据处理：对采集到的数据进行清洗、分析和存储，为故障分析和优化运行提供基础数据。




2. 监控与报警

   • 实时监控：动态监视设备状态，如变压器温度、母线电压等，确保运行在安全范围内。

   • 智能报警：当参数异常或设备故障时，系统立即发出报警，支持多种方式通知运维人员。




3. 控制操作

   • 远程控制：通过执行机构对设备进行远程控制，如开关合闸、分闸、调节等。

   • 自动化决策：结合预设逻辑和算法，实现设备的自动化控制和优化调节。




4. 记录与报表

   • 历史数据存储：长期保存运行数据，便于查询和分析。

   • 报表生成：自动生成日报、月报等，为运维管理和决策提供数据支持。




5. 技术优势

   • 提高供电可靠性：通过实时监控和故障预警，减少停电时间和次数。

   • 降低运维成本：自动化操作减少人工干预，降低人力成本。

   • 提升运行效率：远程控制加快响应速度，提高电力系统运行效率。




三、典型应用案例

以某物流园35kV变电站智能化改造项目为例：

• 系统部署：配置Acrel-1000变电站综合自动化系统，集成监控、保护、控制等功能。

• 运行成效：

  • 数据采集：实时采集电压、电流、功率等电参数，以及设备状态和环境参数。

  • 监控报警：对设备状态进行实时监控，异常时立即报警，提高故障处理速度。

  • 远程控制：实现远程控制和自动化操作，如开关合闸、分闸，提高运行效率。

  • 记录分析：存储历史数据，生成报表，便于分析和决策。




• 价值体现：系统投运后，变电站实现无人值守，运维效率提升40%，故障响应时间缩短至10分钟内。

四、技术发展趋势

未来，自动化监控系统将向以下方向发展：

1. 深度智能化

   • AI集成：引入深度学习算法，提升故障预测精度与决策能力。

   • 数字孪生：构建变电站虚拟模型，实现实时仿真与状态预测。




2. 泛在物联网

   • 万物互联：通过5G、NB-IoT等技术，实现设备全连接与数据全融合。

   • 边缘计算：在站端部署边缘节点，减少延迟，提升响应速度。




3. 绿色能源支持

   • 新能源接入：适配光伏、风电等新能源监测需求，优化能源调度。

   • 能耗管理：通过数据分析，降低变电站自身能耗，助力“双碳”目标。




结语

变电站自动化监控系统作为电网智能化的核心组成部分，其重要性日益凸显。通过实时监测、智能控制与数据分析，系统为电网稳定运行提供了坚实保障。随着技术的不断进步，未来自动化监控系统将进一步向深度智能化、泛在物联网方向演进，推动电力行业迈向高效、绿色、可靠的新阶段。
