变电站远程监控系统详解

变电站远程监控系统详解

变电站远程监控系统是电网智能化的关键基础设施，它依托计算机、通信和自动控制技术，实现对变电站运行状态的实时监测、控制与管理。该系统以提高供电可靠性、优化资源配置为目标，推动电网向无人值守、智能调度方向迈进。

一、系统架构与组成

远程监控系统采用分层分布式结构，通常分为以下三层：

1. 站端系统层

   • 硬件设备：包括摄像机、红外传感器、温湿度传感器、网络视频编码服务器等，负责采集音视频信号、环境参数及报警信息。

   • 功能实现：摄像机覆盖主变压器、配电室等关键区域，支持云台控制和预置位调用；传感器实时监测SF6浓度、温湿度等环境指标，确保设备安全运行。




2. 网络传输层

   • 通信介质：利用光纤、以太网等通信介质，实现站端与监控中心的数据交互。

   • 协议支持：采用TCP/IP、IEC 61850等标准协议，确保数据传输的实时性和可靠性。




3. 监控中心层

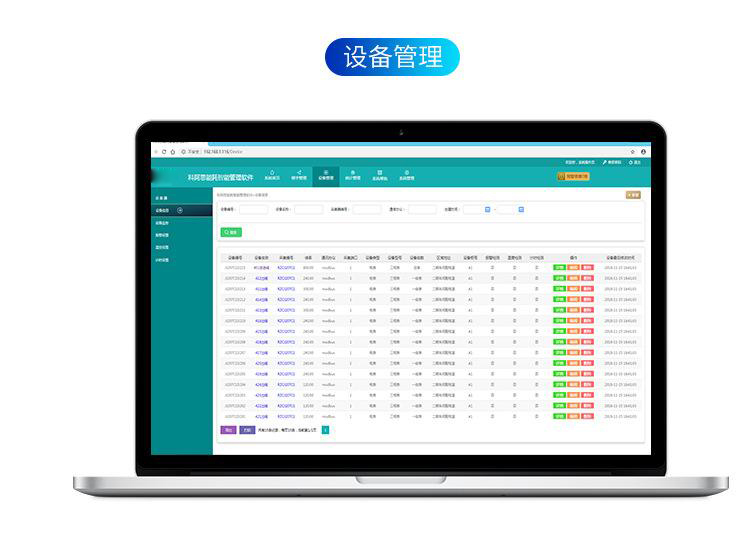

   • 软件平台：提供人机界面（HMI），实时显示主接线图、设备状态及运行参数。

   • 功能扩展：支持历史数据查询、报表生成、故障录波分析等功能，为运维决策提供依据。




二、核心功能与技术优势

1. 实时监控与预警

   • 系统可动态监视断路器、隔离开关的分合状态，实时监测电压、电流、功率等关键参数。

   • 通过设定阈值，对设备过载、温度异常等情况自动报警，支持短信、声光等多种通知方式。




2. 远程控制与调节

   • 实现远程操作（如开关分合闸）、电压无功自动调节（VQC），提升运行效率。

   • 在高压配电室案例中，系统通过联动控制空调、水泵等设备，有效应对环境突变。




3. 故障分析与决策支持

   • 记录事件顺序（SOE）、故障录波数据，辅助运维人员快速定位故障点。

   • 结合专家系统，提供故障处理建议，缩短抢修时间。




4. 扩展性与兼容性

   • 系统支持模块化扩展，可灵活接入视频监控、环境监测、安全防范等子系统。

   • 兼容主流设备厂商协议，实现多源数据融合。




三、典型应用案例

以某直辖市供电公司变电站智能化改造项目为例：

• 系统配置：部署智能监控系统，集成视频监控、环境监测、安全防范等模块。

• 运行效果：

  • 视频监控覆盖主变压器、配电室等关键区域，支持操作联动（如模拟预演时自动切换画面）。

  • 环境监测子系统实时感知电缆沟水位、继电器室温度，联动水泵、风机实现自动调节。

  • 安全防范系统通过红外对射、电子围栏实现周界入侵告警，并与视频联动录像。




• 价值体现：系统投运后，变电站实现无人值守，运维效率提升40%，故障响应时间缩短至10分钟内。

四、技术发展趋势

未来，远程监控系统将向以下方向发展：

1. 智能化升级

   • 结合人工智能算法（如机器学习），实现设备健康状态评估、故障预测。

   • 推广“一键顺控”技术，简化倒闸操作流程。




2. 深度集成与协同

   • 与调度自动化系统、用电信息采集系统深度融合，构建能源互联网生态。

   • 支持云边协同，实现远程维护与大数据分析。




3. 无线化与绿色化

   • 探索5G、物联网技术在状态监测中的应用，减少布线成本。

   • 优化能耗管理，助力“双碳”目标实现。




结语

变电站远程监控系统作为电网智能化的核心，其重要性日益凸显。通过实时监测、智能控制与数据分析，系统为电网稳定运行提供了坚实保障。随着技术的不断进步，未来远程监控系统将进一步向智能化、集成化方向演进，推动电力行业迈向高效、绿色、可靠的新阶段。
